Aprenda como desenhar uma casa em 3D.

Olá pessoal.




Abaixo explicarei como desenhar uma casa em 3D utilizando algumas ferramentas que comentei no post anterior, para vocês treinarem e ir tentando fazer passo a passo.

Para visualizar as imagens do tutorial apenas clique em cima dela para que abrir num tamanho maior.


As ferramentas que iremos utilizar basicamente neste tutorial serão as seguintes.








- Select tool, utilizada para selecionar bordas e objetos.



- Lápis utilizado para fazer linhas retas.



- Rectangle, para desenharmos linhas na forma de retângulo, ou quadrado.



- Borracha para apagar algum detalhe, ou linha que estiver errado caso necessário.



- Balde de tinta para aplicar cores, e texturas do próprio Skechtup



- Push/Pull que iremos utilizar bastante neste tutorial, na verdade o intuito dele é explicar exatamente como deve ser feito o uso desta ferramenta.


Espero que você já tenha o Skechtup instalado em sua máquina, caso não tiver o mesmo pode ser adquirido gratuitamente no endereço abaixo.

http://sketchup.google.com/


Depois de instalar a ferramenta e ao executarmos ela pela primeira vez vai aparecer sempre uma janela perguntando qual Template você quer utilizar.


Template são os modelos padrão do Skechtup para trabalhos, atualmente temos o Simple, Architectual, Google Earth, Engeneering, Product Design and Wood Working, e Plan View.


Como podem ver cada um é destinado para um tipo de desenho, Arquiteto, Engenheiro, Planta baixa, Google Earth, e Design de Objetos.


Neste tutorial iremos trabalhar com o Simple Template - Feet and Inches conforme a imagem baixo.





Após ter selecionado o template, clique no botão "Start using Sketchup" para começarmos.

Para adicionar a barra de ferramentas na lateral igual está nas outras imagens você precisa clicar no menu “View”, “Toolbars” e "Large Tool Set" como no exemplo abaixo.



Logo que você abrir a ferramenta você irá dar de cara com o simpático Sang, boneco criado pelo Google, como não iremos precisar dele neste tutorial peço que com a ferramenta "Select" clicar em cima dele e apertar a tecla "delete" para excluir o mesmo. (Desculpe Sang quem sabe na próxima)

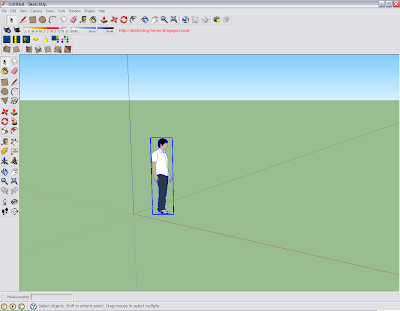

Ao clicar sobre o Sang ele ficará com um contorno azul como na imagem abaixo, o que significa que ele foi selecionado, agora apenas aperte a tecla delete para mandar o Sang de volta para casa.



Após ter excluindo o Sang clique na ferramenta "Rectangle" e faça um desenho similar ao da imagem, não precisa ser necessariamente igual, apenas clique segure o botão esquerdo do mouse e arraste até fazer algo mais ou menos parecido.

Caso errar apenas aperte "ctrl+z" para desfazer a ultima ação e tentar novamente.



Após ter feito o desenho conforme o exemplo temos que inverter a face do objeto que supostamente será o chão, para fazer isso clique primeiro na ferramenta "Select" e com o botão direito do mouse clique no seu quadrado ou retângulo e logo que aparecer o menu selecione "Reverse Faces"



Repare que o objeto ficou num tom mais claro, o que significa que agora a face foi invertida e está do lado correto.

Sempre que você for criar qualquer objeto inverta as faces, futuramente irei publicar um post explicando a importância de ter os objetos sempre com a face correta, e como verificar se está tudo certo.


Esqueci de mencionar a ferramenta "Look Around" com ela você pode olhar para os lados e ajustar a sua visão para poder trabalhar melhor.



Tente ajustar a câmera mais ou menos igual eu fiz, ou da forma que achar melhor, depois de feito mais um retângulo usando a "Rectangle" iremos trabalhar com a Push/Pull.

Trabalhar com esta ferramenta no Google Skechtup é bem simples, você irá selecionar ela, e depois passar o ponteiro do mouse por cima e irá notar que na face de dentro do retângulo ela irá ficar pontilhada em azul, apenas de um clique com o botão esquerdo do mouse, e arraste para cima para puxar até ficar mais ou menos da mesma forma que eu fiz.




Agora com a ferramenta Rectangle e Line (Lápis) você irá desenhar mais ou menos igual ao modelo, não precisa fazer nada perfeito e nem muito detalhado o intuito do tutorial por em quanto é apenas ensinar o básico de cada ferramenta.






Como você pode ver nas imagens abaixo usei somente formas geométricas simples para desenhar a porta, janela etc.



É agora que a mágica começa a acontecer, depois de ter desenhado mais ou menos algo parecido com o modelo acima, iremos começar a dar forma com o Push/Pull.

Você irá fazer da mesma maneira que fez para levantar o primeiro bloco, só que a diferença agora é que você irá empurrar e puxar para frente e para trás, onde foram desenhadas as linhas que serão janelas, portas etc.



Na ultima imagem abaixo estou mostrando como deixar a profundidade da janela igual ao da porta, para fazer isso é só clicar na janela com o Push/Pull e mover o ponteiro do mouse onde a porta que já foi empurrada antes janela.
Veja na imagem que a linha da janela está ligado a porta, deixando a janela com a mesma profundidade.


O resultado que vocês devem chegar é mais ou menos esse.



Veja que todas as linhas desenhadas na primeira imagem foram empurradas e puxadas, dando forma a minha casa.

Agora irei desenhar a porta da garagem usando o mesmo método.




Fácil né? Agora vamos fazer o telhado, com o lápis você desenha uma linha bem no meio do telhado igual à imagem abaixo, passe o ponteiro do mouse até aparecer escrito "Midpoint" para ter certeza de que a medida onde iremos desenhar está sendo feita no meio da casa.


Outra observação importante é que não pode ter nenhuma outra linha no telhado, apenas a que está dividindo ele no meio, caso tiver alguma outra na hora de tentar mover para cima não irá funcionar.

Após ter feito a linha me meio selecione a ferramenta "Move/Copy" e passe o ponteiro do mouse por cima da linha de preferência na metade dela até aparecer novamente escrito "Midpoint"




Clique com o botão esquerdo do mouse e mova para cima no eixo azul. (on blue Axis)



Após ter feito isso o telhado de sua casa começara a ganhar forma, você pode fazer o mesmo no telhado da garagem também.




Os detalhes em baixo do telhado foram desenhados com o lápis, é só selecionar a ponta de um lado e puxar até o meio paralelo ao risco que estiver em cima.



As linhas desenhadas no chão que também foram desenhados com o lápis será o muro da casa, é só ir fechar a borda e depois puxar com o Push/Pull para cima no eixo azul.


Após ter feito todos estes detalhes a sua casa provavelmente vai estar parecida com a minha na imagem acima, agora é só pegarmos o "Paint Bucket" balde de tinta e aplicar as cores e texturas.





Este ultima etapa não tem nenhum segredo por enquanto, é só clicar no baldinho, selecionar uma cor ou textura e ir clicando no chão na parede, no telhado para ir colorindo a casa.

Agora que você aprendeu os princípios básicos do Skechtup, tente explorar os recursos dessas ferramentas, tente criar outros estilos de casa, use a sua imaginação você verá que logo estará conseguindo desenhar qualquer tipo de objeto.

Recomendo que acesse o próximo tutorial onde ensino como utilizar a ferramenta Follow me. (Siga me)
Desenhando uma torneira com Follow-me

Um grande abraço e boa sorte.
